Matrix Switch Kreuzschiene max. 3G-SDI 8x16 MSC-XD0816S
MSCXD0816S

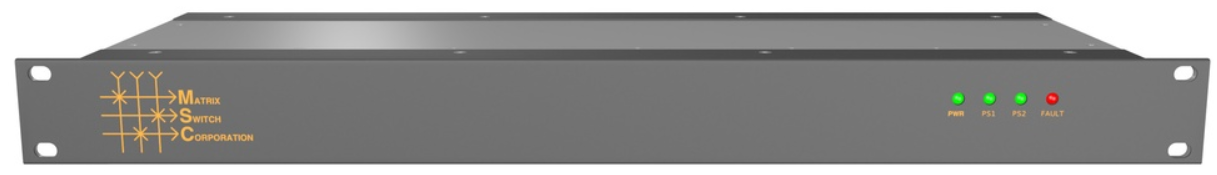

Ermöglicht es, 8 max. 3G-SDI Videoquellen auf 16 Wiedergabegeräte zu schalten. Standard SDI-Datenraten (SMPTE) 3G (2.97 Gbit/s), HD (1.484 Gbit/s), and SD (270 Mbit/s) werden neu getaktet, alle nicht Standard SDI-Signale werden durchgeleitet. Metadaten wie Audio oder Ancillary Daten werden mitübertragen (SMPTE 352M). Kabellängen bis zu 400m @SD, 140m @HD sowie 120m @3G bei Belden 1694A werden unterstützt. Weitere Feature sind: 10 Presets speicher- und abrufbar, Status LED, Anschluss für redundantes externe Netzteil möglich, internes Web GUI, RS-232/ RS-485, USB Buchse, Schnittstelle sowie Ref. Sync Anschluss. 19" Version ohne Frontbedienpanel.
Legen Sie dieses Produkt in den Beraterkorb und fordern Sie anschließend eine kostenlose Beratung an!
Beschreibung
Technische Spezifikation

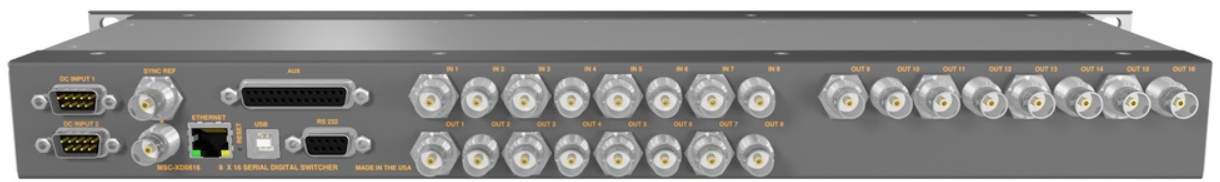

Eingänge:
8 x BNC Buchsen
1 x D Sub 9 Pin Buchse (RS232)
1 x RJ45 Buchse (Ethernet)
2 x BNC Buchse Eingang/ Ausgang (Ref. Sync)
1 x USB B Buchse
Ausgänge:
16 x BNC Buchsen
Steuerungsmöglichkeit:
Ethernet, RS232, RS485, USB, AUX GPIO
Unterstützte Auflösungen: (SD-SDI)
625i@25Hz PAL und 525i@29.97Hz NTSC
Unterstützte Auflösungen: (HD-SDI)
720p@23.98/ 24/ 25/ 29.97/ 30/ 50/ 59.94/ 60Hz
1080i@50/ 59.94/ 60Hz
1080p23.98/ sF23.98/ 24/ sF24/ 25/ sF25/ 29.97/ sF29.97/ 30/ sF30Hz
Unterstützte Auflösungen: (3G-SDI)
1080p@50/ 59.94/ 60Hz
Unterstützte Auflösungen: (2K)
2048x1556@p23.98/ 24/ 25Hz
Unterstützte Formate:
Video: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-A, SMPTE 425M-B, ITU-R BT.656 und ITU-R BT.601
Video Sampling: 4:2:2 and 4:4:4
Color Space: YUV oder RGB
Audio Sampling: 24bit@48KHz
